چک لیست اجرایی برای راه‌اندازی شبکه در ساختمان‌های چند طبقه

چرا به چک‌لیست شبکه در ساختمان‌های چند طبقه نیاز داریم؟

راه‌اندازی شبکه در یک ساختمان چند طبقه، فقط به معنای نصب چند کابل و سوئیچ نیست؛ بلکه پروژه‌ای چندمرحله‌ای و دقیق است که کوچک‌ترین اشتباه در آن می‌تواند منجر به قطعی، افت سرعت یا دشواری در نگهداری آینده شود. در چنین پروژه‌هایی، داشتن یک چک‌لیست اجرایی جامع و گام‌به‌گام می‌تواند تفاوت بین یک شبکه پایدار و یک شبکه پر از ایراد را رقم بزند.

چک‌لیست، به تیم اجرا کمک می‌کند تا هیچ مرحله‌ای از طراحی، نصب یا تست فراموش نشود. از بررسی نقشه ساختمان گرفته تا تست نهایی کابل‌ها و مستندسازی، همه چیز باید طبق برنامه و با ترتیب منطقی انجام شود. در این مقاله، یک چک‌لیست عملیاتی و قابل استفاده برای پروژه‌های شبکه در ساختمان‌های چند طبقه ارائه می‌دهیم که بر اساس استانداردهای روز و تجربه میدانی طراحی شده است.

طراحی قبل از اجرا؛ قدم اول موفقیت

اولین قدم برای اجرای صحیح شبکه در یک ساختمان چند طبقه، بررسی دقیق زیرساخت فیزیکی و طراحی شبکه بر اساس نیاز واقعی پروژه است. این مرحله، پایه و نقشه راه کل اجراست.

مهم‌ترین موارد در این مرحله:

• بررسی پلان ساختمان:
  مشخص کردن محل قرارگیری رک اصلی (MDF)، رک‌های فرعی (IDF) در هر طبقه، و مسیر عبور کابل‌ها (عمودی و افقی).

• تعداد کاربران و تجهیزات
  باید مشخص شود در هر طبقه چه تعداد کاربر و چه نوع تجهیزاتی (کامپیوتر، تلفن IP، پرینتر شبکه، دوربین مداربسته و…) وجود خواهد داشت.

• محل نصب تجهیزات شبکه
  محل قرارگیری رک‌ها باید دارای تهویه مناسب، برق پایدار، و امنیت فیزیکی (قفل، دسترسی محدود) باشد.

• برآورد ظرفیت
  پهنای باند موردنیاز، سطح استفاده از شبکه، نوع ارتباط با دیتاسنتر یا اینترنت (از طریق فیبر یا کابل مسی) باید تخمین زده شود.

• زیرساخت برق و تهویه
  وجود UPS، پریز برق استاندارد، سیستم خنک‌کننده در اتاق‌های تجهیزات و سینی کابل مناسب بررسی شود.

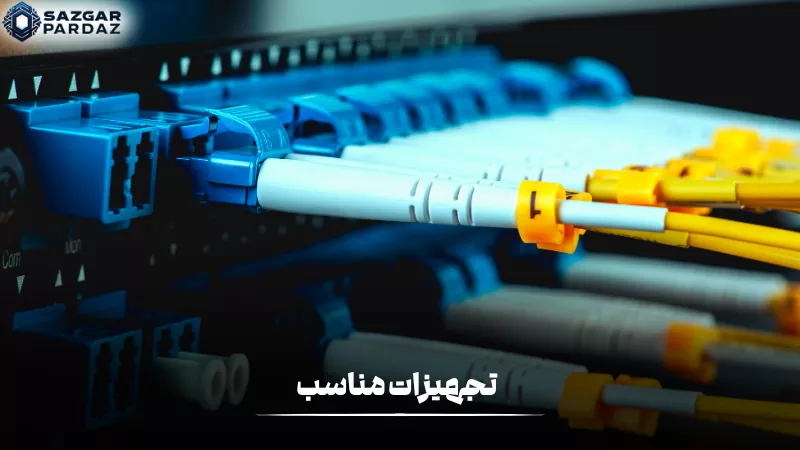

تجهیزات لازم برای شروع بدون دردسر

برای اجرای شبکه در یک ساختمان چند طبقه، نیاز به مجموعه‌ای از تجهیزات پسیو و اکتیو دارید که باید از قبل تهیه و هماهنگ شده باشند. تهیه ناقص یا نادرست تجهیزات، پروژه را در میانه راه با چالش مواجه می‌کند.

لیست پیشنهادی تجهیزات اجرایی

تجهیزات پسیو (Passive)

• کابل شبکه CAT6 یا CAT6A (با توجه به پهنای باند مورد نیاز)

• پچ‌پنل (Patch Panel)

• کیستون و پچ‌کورد

• رک ایستاده و دیواری (برای MDF و IDF)

• سینی کابل، لوله فلکسی، کانال‌کشی افقی و عمودی

• لیبل و برچسب کابل

• تستر کابل شبکه

تجهیزات اکتیو (Active)

• سوئیچ مدیریتی (Layer 2/3)

• روتر

• مودم یا تجهیزات اتصال به اینترنت

• PoE Injector (در صورت استفاده از دوربین یا تلفن IP)

• Access Point (برای وای‌فای طبقات)

تجهیزات جانبی

• UPS یا استابلایزر

• فن و تهویه رک

• قفل و محافظ رک

تهیه این تجهیزات باید بر اساس تعداد طبقات، تعداد کاربران، نوع مصرف و شرایط پروژه انجام شود. بهتر است همیشه ۱۰٪ تجهیزات اضافی برای پیشگیری از کمبود ناگهانی در محل نصب در نظر گرفته شود.

کابل‌کشی اصولی، قلب تپنده‌ی شبکه

در ساختمان‌های چند طبقه، اجرای صحیح کابل‌کشی شبکه نه‌تنها تضمین‌کننده‌ی عملکرد پایدار است، بلکه نگهداری آینده را هم ساده‌تر می‌کند. در این مرحله، کابل‌کشی به دو بخش اصلی تقسیم می‌شود:

۱. کابل‌کشی عمودی (Backbone)

در بخش عمودی یا اصطلاحاً Backbone، کابل‌ها برای ارتباط بین رک‌های طبقات و رک مرکزی (MDF) نصب می‌شوند. بسته به نیاز پروژه، از کابل‌های CAT6A با شیلد محافظ یا فیبر نوری استفاده می‌شود تا بتوان ترافیک بالای داده را بدون افت کیفیت انتقال داد. معمولاً این کابل‌ها از رایزرهای تعبیه‌شده بین طبقات یا از طریق سقف‌های کاذب عبور داده می‌شوند و درون سینی کابل یا کانال‌های فلزی قرار می‌گیرند تا امنیت فیزیکی‌شان حفظ شود.

۲. کابل‌کشی افقی (Horizontal)

در ادامه، کابل‌کشی افقی برای هر طبقه انجام می‌شود. در این بخش، کابل‌ها از رک فرعی به ایستگاه‌های کاری و تجهیزات نهایی مثل کامپیوترها، پرینترها یا دوربین‌ها کشیده می‌شوند. این کابل‌کشی باید به‌گونه‌ای باشد که حداکثر طول هر مسیر از ۹۰ متر تجاوز نکند، و در مسیر عبور، زاویه‌ها، خمش کابل و فشار مکانیکی به درستی کنترل شود. کابل‌ها پس از عبور از سینی‌ها یا کانال‌ها، به پچ‌پنل متصل شده و سپس از آنجا به کیستون‌ها در ایستگاه‌های کاری وصل می‌شوند.

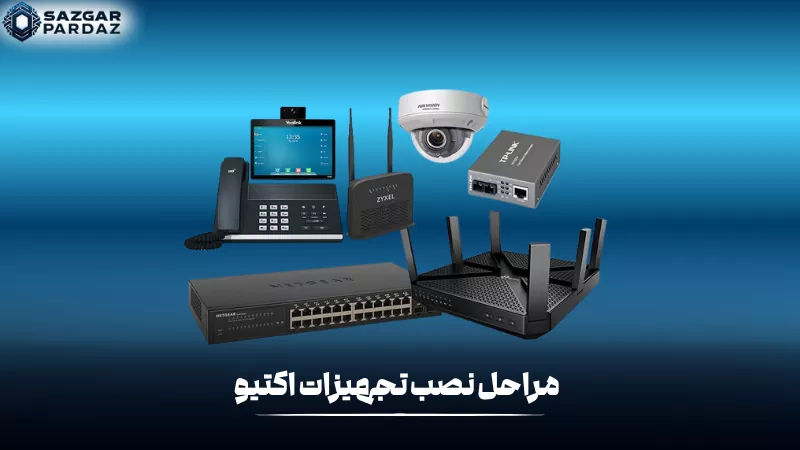

مراحل نصب تجهیزات اکتیو در ساختمان چند طبقه

در ادامهِ کابل‌کشی، نصب تجهیزات اکتیو مانند سوئیچ، روتر، پچ‌پنل و UPS در رک‌های MDF و IDF بخش مهمی از اجرای شبکه است. این عملیات باید طبق یک برنامه گام‌به‌گام اجرا شود تا از هرگونه اشتباه بعدی جلوگیری شود:

1. نصب پچ‌پنل (Patch Panel)
   پچ‌پنل‌ها در قسمت بالایی رک مرکزی یا فرعی نصب شده و کابل‌های افقی که به ایستگاه‌های کاری می‌رسند به آن پانچ می‌شوند. شیوه نصب تمیز و اصولی، پیش‌نیاز مدیریت آینده است.

2. نصب سوئیچ‌ها
   سوئیچ‌ها مستقیماً زیر پچ‌پنل نصب می‌شوند. استفاده از سوئیچ مناسب طوری است که تهویه مطلوب باشد؛ مثلاً فاصله مناسب برای عبور هوا حفظ شود و نصب در ارتفاع مناسب انجام گیرد.

3. نصب روتر یا مودم
   تجهیزات اتصال به اینترنت (روتر یا مودم) در رک مرکزی قرار می‌گیرند. در صورت جدا بودن مودم، آن را خارج یا در پایین رک نصب کنید و آن را به سوئیچ با کابل LAN/Uplink وصل نمایید.

4. اتصال با پچ‌کورد
   پچ‌کورد از پچ‌پنل به سوئیچ متصل می‌شود. پیشنهاد می‌شود طول کابل‌ها استاندارد و مشخص باشد تا نظم و خوانایی در فضای رک حفظ شود.

5. راه‌اندازی UPS
   منبع تغذیه اضطراری داخل یا کنار رک نصب شود. این اقدام از تجهیزات در برابر نوسانات برق محافظت می‌کند و به ثبات شبکه کمک می‌کند.

6. بررسی تهویه رک
   اطمینان حاصل شود که فن‌ها فعالیت دارند و فضای داخلی به‌درستی تهویه می‌شود تا از گرم شدن بیش‌ازحد تجهیزات جلوگیری شود.

7. مدیریت کابل‌ها و لیبل‌گذاری
   کابل‌های داخل رک با استفاده از بست‌های مدیریت کابل یا نوار مخصوص مرتب شده و هر اتصال با برچسب مشخص می‌شود. این نظم در آتیابخش تست و نگهداری بسیار موثر است.

8. تست اولیه تجهیزات
   پس از اتصال برق، LED وضعیت هر دستگاه بررسی شود. روشنایی مناسب چراغ‌ها و عدم خطا بیانگر نصب اولیه صحیح است.

تنظیمات پایه برای شروع به‌کار شبکه

پس از نصب تجهیزات اکتیو در رک‌ها، حالا نوبت آن است که شبکه را از نظر منطقی سازمان‌دهی کنیم. در این مرحله، سوئیچ‌ها، روتر و سایر اجزای شبکه پیکربندی می‌شوند تا ارتباطات درون‌سازمانی، مدیریت آدرس‌دهی و امنیت پایه‌ای برقرار شود.

مراحل پیکربندی اولیه:

1. تعیین IP مدیریت برای سوئیچ‌ها و روتر:
   به هر سوئیچ مدیریتی یک IP ثابت (Static) اختصاص داده می‌شود تا دسترسی از طریق مرورگر یا نرم‌افزار مدیریتی ممکن شود. این IP باید خارج از بازه DHCP تعریف شود.

2. تنظیم DHCP Server:
   اگر روتر نقش DHCP را بر عهده دارد، محدوده IP (مثلاً 192.168.1.100 تا 192.168.1.200)، Subnet Mask، Gateway و DNS مشخص می‌شود. در شبکه‌های بزرگ‌تر، می‌توان این وظیفه را به یک سرور مرکزی واگذار کرد.

3. تعریف VLANها:
   برای جداسازی منطقی بخش‌های مختلف سازمان (مثلاً واحد حسابداری، منابع انسانی، انبار)، VLANهایی جداگانه تعریف می‌شوند. سپس پورت‌های مربوط به هر گروه روی سوئیچ به VLAN مورد نظر اختصاص داده می‌شوند.

4. تنظیم پورت‌های Access و Trunk:
   پورت‌هایی که به کلاینت‌ها متصل می‌شوند باید به حالت Access و پورت‌هایی که دو سوئیچ را به‌هم متصل می‌کنند باید روی حالت Trunk قرار گیرند. این تنظیم برای پایداری و عبور ترافیک VLAN ضروری است.

5. تنظیمات امنیتی پایه:
   مانند تغییر رمز عبور پیش‌فرض دستگاه‌ها، غیرفعال کردن سرویس‌های غیرضروری، فعال‌سازی SSH و محدود کردن IPهای دسترسی به پنل مدیریت.

6. پیکربندی Access Pointها (در صورت وجود):
   نام شبکه بی‌سیم (SSID)، نوع رمزنگاری (WPA2/WPA3)، و روش آدرس‌دهی (Static یا DHCP) برای هر طبقه تعریف می‌شود. در پروژه‌های بزرگ، بهتر است SSIDها یکپارچه و بر بستر Mesh یا کنترلر مرکزی اجرا شوند.

بررسی عملکرد واقعی پیش از بهره‌برداری

پس از اجرای کامل شبکه در ساختمان چند طبقه، همه‌چیز ظاهراً مرتب به نظر می‌رسد: کابل‌کشی تمیز، رک‌ها تجهیز شده، پورت‌ها روشن. اما هنوز پروژه تمام نشده است. تا زمانی که تست عملکرد، عیب‌یابی و تأیید نهایی انجام نشود، نمی‌توان گفت شبکه آماده بهره‌برداری است. این مرحله، آخرین و مهم‌ترین فیلتر قبل از تحویل نهایی است.

➊ تست عملکرد شبکه

در این بخش، تمرکز روی بررسی سرعت، پایداری و اتصال درست اجزای شبکه است. کابل‌ها با ابزار تستر بررسی می‌شوند تا مطمئن شویم مسیر انتقال داده بدون نویز یا قطعی است. سپس ارتباط بین سوئیچ‌ها، Access Pointها و کلاینت‌ها با دستوراتی مانند ping و traceroute تست می‌شود. اگر VLAN تعریف شده، باید بررسی کنیم که ترافیک از مسیر درست عبور می‌کند.

در کنار آن، تست سرعت واقعی انتقال فایل در شبکه داخلی یا اتصال به اینترنت از طبقات مختلف انجام می‌شود تا اطمینان حاصل کنیم هیچ سوئیچ یا پورت bottleneck نشده است.

➋ عیب‌یابی خطاهای پنهان

گاهی همه‌چیز ظاهراً درست است، اما مشکلاتی مثل تداخل IP، تنظیم اشتباه پورت‌ها یا ناهماهنگی در DHCP می‌تواند کاربر را دچار مشکل کند. در این مرحله، لیست تنظیمات شبکه بررسی می‌شود و مواردی مثل آدرس‌دهی تکراری، Uplink اشتباه یا نبود دسترسی به Gateway کشف و اصلاح می‌شود.

همچنین در صورت استفاده از تجهیزات بی‌سیم، قدرت سیگنال، تداخل فرکانسی یا دسترسی غیرمجاز نیز بررسی و اصلاح می‌شود.

➌ تأیید نهایی و آماده‌سازی برای تحویل

در پایان، لیست کاملی از موارد زیر تهیه و تأیید می‌شود:

• لیست تمام IPها (ثابت و پویا)

• وضعیت پورت‌های سوئیچ و VLANها

• ثبت نتایج تست و گزارش کارکرد تجهیزات

• بررسی نسخه فریم‌ور، رمزهای دسترسی، و ذخیره پیکربندی‌ها

شبکه زمانی آماده تحویل است که تمام این موارد مستند شده، تست‌ها با موفقیت انجام شده و هیچ مورد باز یا نامشخصی در ساختار منطقی یا فیزیکی شبکه باقی نمانده باشد.

مستندسازی و جمع‌بندی نهایی

پس از پایان اجرا و تست، همه چیز باید به‌درستی مستندسازی شود: نقشه شبکه، آدرس IPها، پورت‌های سوئیچ، نام VLANها و دسترسی‌ها. این مستندات باید ساده، دقیق و قابل‌به‌روزرسانی باشند.

با مستندسازی درست، نگهداری و توسعه شبکه در آینده بدون سردرگمی انجام می‌شود. اگر پروژه شبکه شما در ساختمان چند طبقه در پیش است، داشتن یک چک‌لیست اجرایی مثل این مقاله، می‌تواند جلوی بسیاری از خطاها را بگیرد.

برای مشاوره، طراحی یا اجرای حرفه‌ای شبکه، با تیم سازگارپرداز تماس بگیرید.
